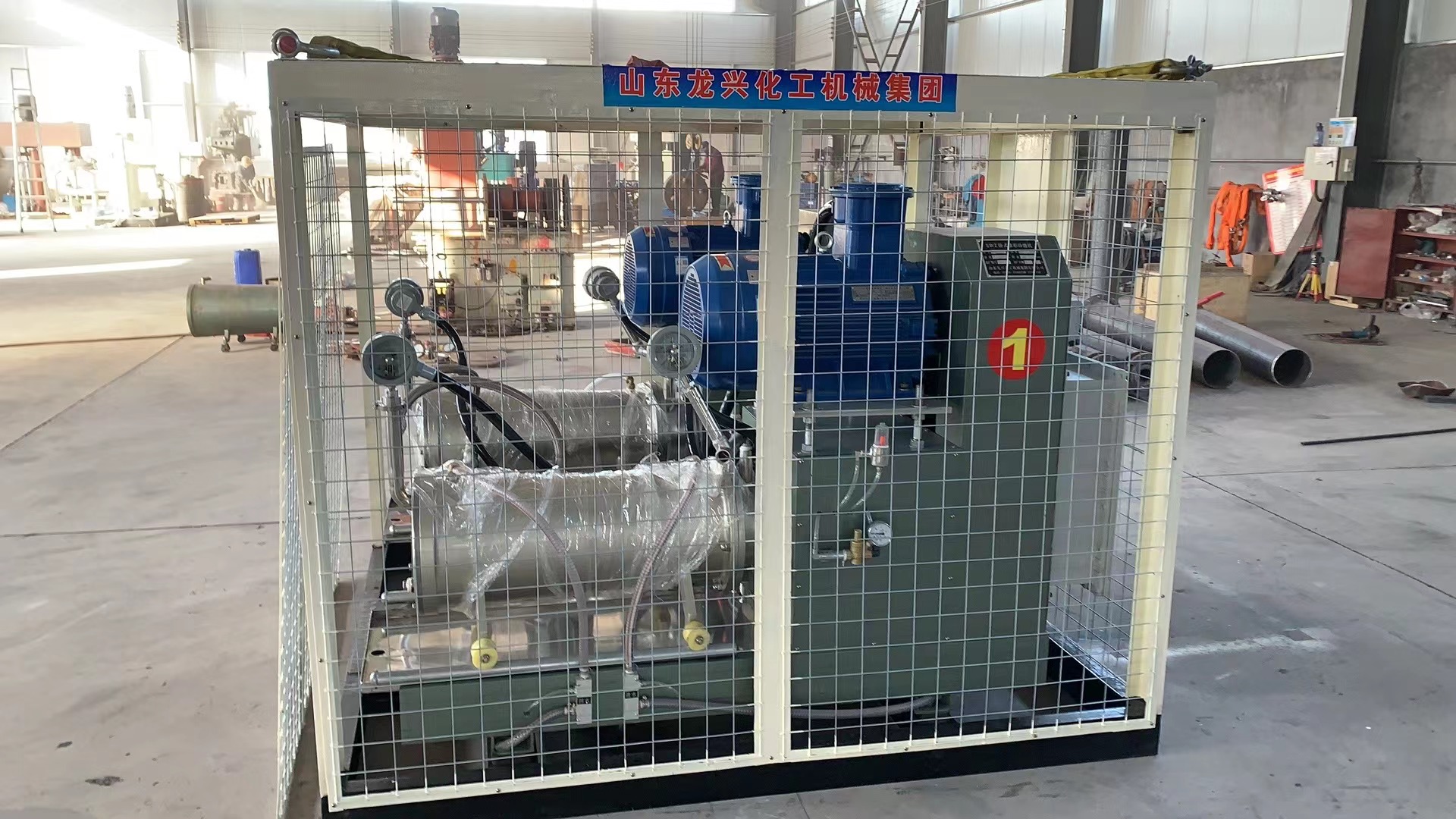

砂磨機
臥式砂磨機的工作原理:是將粉態物料進行固一液相分散研磨的設備，錐形設計的研磨腔，使得磨珠在入料篩沖擊物料強烈，物料在一進入研磨腔就較大程度地得到了研磨，從而得到穩定的、細度佳的研磨效果。本系列砂磨機是一種廣泛應用于涂料、染料、油漆、油墨、醫藥、磁粉、鐵氧體、感光膠片、農藥、造紙及化妝品等行業的通用型濕式超細研磨分散設備。是集目前國內外同類機型的精華，具有效率高，工作連續性強、少污染、自控可靠等優點，且成本低、結構緊湊、造型大方，使用維護方便，特別是具有很強的實用性。
主要特點:
一. 本機采用分體式焊接結構機架，精巧設計的機器造型、精密動態間隙式的分離裝置，使用超高硬度的碳化鎢合金，耐磨性特佳，高速轉動的動片使珠子不易滯留，確保分離效果，具有自動清洗功能。
二. 雙端面機械密封，有效的控制磨腔泄露
三. 研磨筒選用耐磨鋼材，耐磨性特佳，特殊材質的泵，故障率小不須特別維護，使用壽命長。
四. 砂磨筒導流板冷卻，保證經研磨物料充分降溫，有效控制出料溫度。
五. 須要經常更換顏色或者同種類原料的場合，結有溶劑泄出閥或拆卸軌道，利于研磨槽內殘余溶液排出或更新研磨媒體。
六.系統密封性好、磨損低、散熱性好，生產能力高。有效的防止了物料的干涸結皮和溶劑揮發，不用專門的安裝基礎，可以隨時根據需要變更安裝位置，適合研磨分散粘度高而粒度要求細的產品
臥式砂磨機技術參數
|
型號 |
WS-2L |
WS-10L |
WS-20L |
WS-30L
|
Ws-50L
|
WS-100L
|
WS-300L
|
|
|
主電機功率kw |
1.5 |
11 |
15 |
22 |
30 |
55 |
160 |
|
|
泵電機功率kw |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
筒體容積L |
2 |
10 |
20 |
30 |
50 |
100 |
300 |
|
|
分散盤轉速r/min |
1440 |
1160 |
1160 |
1000 |
800 |
645 |
600 |
|
|
分散盤數量 |
2 |
4 |
6 |
8 |
9 |
9 |
14 |
|
|
冷卻水消耗量m3 |
0 |
1.5 |
1.5 |
1.5 |
2 |
3 |
4 |
|
|
粘度pa.s |
≤10 |
|||||||
|
研磨介質裝料量 |
≤筒體容積的80% |
|||||||
|
進料能力l/min |
5-10 |
2-100 |
2-100 |
2-150 |
2-150 |
2-350 |
2-350 |
|
|
重量kg |
160 |
700 |
800 |
900 |
1100 |
2200 |
3000 |
|
|
外形尺寸 |
L |
100 |
1400 |
1500 |
1720 |
1800 |
2500 |
3100 |
|
W |
400 |
900 |
900 |
920 |
950 |
950 |
1000 |
|
|
H |
1000 |
1570 |
1600 |
1600 |
1700 |
1500 |
1800 |
|
